제품소개 > 시리얼 유선랜 디바이스 서버

CSE-H21 / 산업용 RS232 이더넷 디바이스 서버


CSE-H21는 단종 되었습니다.


제품 소개 다운로드

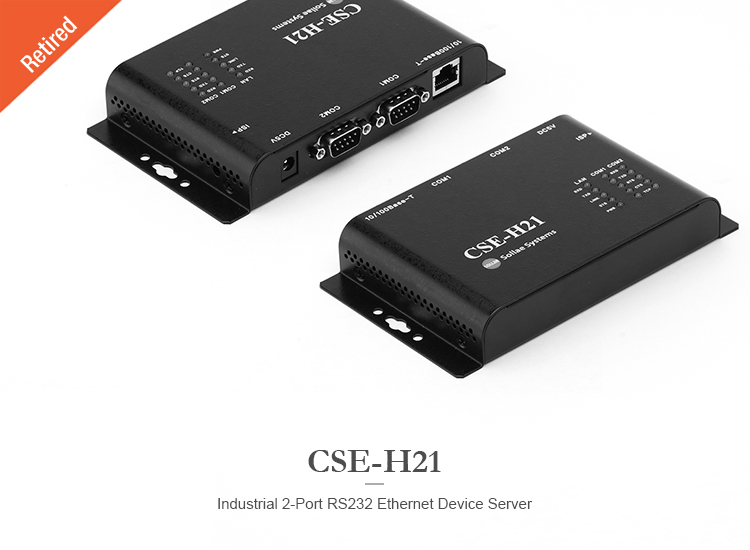

2 ports rs232 to ethernet tcp ip converter cse h21

CSE-H21은 원격지에서 2개의 RS232 장비들을 제어 및 관리할 수 있도록 이더넷 혹은 인터넷에 연결시켜주는 2포트 산업용 시리얼 이더넷 디바이스 서버입니다. CSE-H21을 기존장비에 시리얼로 연결하면 소프트웨어 변경 없이 간단히 네트워크에 연결할 수 있습니다. 다시 말해서 인터넷 데이터 전송 프로토콜인 TCP/IP 데이터를 자동으로 처리하기 때문에 TCP/IP 기능이 없는 사용자 장비를 손쉽게 인터넷(TCP/IP망)에 연결할 수 있고, 기존 시리얼장비의 통신거리를 획기적으로 확장시켜 줍니다. CSE-H21은 -40℃ ~ +70℃의 넓은 온도에서 동작이 가능할 뿐 아니라, RS232 포트가 절연(isolation) 되어 있고, 이더넷 포트는 서지 보호(Surge Protection) 회로가 내장되어 있어서 노이즈가 많은 산업용 환경에 적합한 제품입니다.

CSE-H21은 보안 프로토콜을 이용한 안전한 데이터 통신, 원격 콘솔 모니터링 등 다양한 분야에 적용할 수 있습니다.

시리얼 네트워킹 솔루션 살펴보기  >

  • 내구성 있는 철제 케이스
  • 전기적 절연으로 노이즈에 강한 시리얼 포트
  • 넓은 범위의 동작 온도(-40℃ ~ +70℃)
  • SSL 보안 통신 기능
  • 패킷 분할 구분문자 설정 기능
  • PC용 시리얼 ↔ TCP/IP 가상 드라이버(ezVSP) 무상 제공
  • 시리얼 터널링 구성 가능


* 상기 내용은 최초정보에 의해 제작된 상품정보로 사정에 따라 변경될 수 있으며 이에 대하여 책임을 지지 않습니다.
Serial Physical Interface
Seiral Interface2 X RS232
RXD, TXD, RTS, CTS, GND
Electronically Isolated/±15KV ESD Protection
Connector2 X DB9M Connector

Serial Port Property
Baudrate300bps ~ 230,400bps
Data Bits5, 6, 7, 8 bits
PropertiesNone, Even, Odd, Mark, Space
Stop Bit1, 1.5, 2
Flow ControlRTS/CTS(Hardware)

Network Physical Interface
Network Interface10Base-T/100Base-TX Ethernet(RJ45)
Ethernet Speed Auto Sense
1:1 or Cross-over Cable Auto Sense
1000 VAC Isolation
Surge Protection

Software Functions
ProtocolsTCP, UDP, IP ICMP, ARP, Ethernet, TELNET
TFTP, DHCP, PPPoE, DNS, DDNS
Telnet COM Port Control Option(RFC 2217)
SecuritySSL(Secure Socket Layer)
SSH(Secure Shell)
IP & MAC filtering - Restrict host or network
Password for Configuring
Communication ModeTCP Server(T2S)
TCP Client(COD)
TCP Server/Client with AT command(ATC)-Patent
UDP Mode(U2S)
Additional FunctionsRemote Debug Function
Sending MAC address Option

Indicators(LEDs)
PowerRed
StatusYellow, The Current Status
Ethernet LinkGreen
Ethernet RXDYellow
Ethernet TXDGreen
COM PortsTCP Connections, RXD, TXD, CTS, RTS

Management
ezManagerConfiguration and Monitoring Tool through Ethernet
TelnetTelnet Login
AT CommandConfiguring in ATC Mode - Patent

Supplementary Software
ezManagerConfiguration Tool for Windows
ezVSPSerial to Network Virtual Driver for Windows
ezTermSimple TCP/IP Communication Test Tool

Dimension
Size158mm X 90mm X 24mm

Operating Environment
Input VoltageDC 5±0.5V
Power Consumption200mA typical
Operating Temperature-40℃ ~ +70℃
Storage Temperature-40℃ ~ +85℃

Certificate
KCRegistration(KN 22, KN 24)
CEEMC 2014/30/EU, RoHS 2011/65/EU
FCCFCC Part 15 Subpart B, Class A


기술문서
BASIC
1CSE-H21 제품사양서 (데이터시트)
2CSE-H21 매뉴얼 (사용설명서)
3CSE-H21 설치안내서 (Quick Start Guide)
4정보통신기기 인증서
5CE 인증서
6FCC 인증서
7RoHS 규제 준수 선언서
8IP 주소와 ezTCP
TCP
1SSL 기능 사용방법
2SSH 기능 사용방법
3IP 주소 통보 (DDNS 기능)
4MAC 주소 전송 기능
5TCP 서버/클라이언트 모드
SERIAL
1시리얼 매니저 프로토콜
2Telnet COM Port Control Option 기능
3RS232 흐름제어 (Flow Control)
4시리얼케이블 사양서
FAQ
1CSE-H21 자주묻는 질문  faq icon

유틸리티

주문번호 설명 비고
CSE-H21-SK
cse h21 line
5v power adapter
1 5m lancable
CSE-H21 본체
5V 전원 어댑터
1.5m 랜 케이블
1 5serial cable
1.5m 시리얼 케이블

옵션액세서리 설명 비고
Mounter mounter
마운터: Din-Rail에 고정할 때 사용합니다.
